微軟亞克力Touch Mouse原型及新品諜照曝光

 北京時間9月6日，微軟在798藝術中心發布了眾多新品，其中多點觸控成為了主角，這也是最近兩年很多廠商以及用戶都在談到的技術，可見多點觸控在未來幾年里將占據一定的市場份額。早在2008年的時候，多點觸控就已經略顯雛形，微軟在那個時候就已經開始對多點觸控鼠標進行研發。下面筆者就為大家來揭秘微軟Touch Mouse之前的第一種亞克力原型。

    第一款多點觸控鼠標原型是基于通用技術，在互動表面上實現多點觸控輸入——受抑全內反射（FTIR）。紅外LED（IR LED）發射紅外線進入亞克力板（Acrylic），當亞克力面板的厚度大于8mm時，光線會發生在亞克力內不停反射，而不會跑出來, 但當你的手指（或者其他材質如硅膠等有一定韌性和反射性的材料）碰到亞克力表面時，全內反射（Total Internal Reflection）被破壞，光線被手指反射出來，此時可以用捕捉表面圖像的紅外照相機檢測到。這種技術已經成功用于多種系統，不過研究團隊的嘗試是把受抑全內反射應用于間接輸入設備的表面，并用常規鼠標傳感器進行增強。

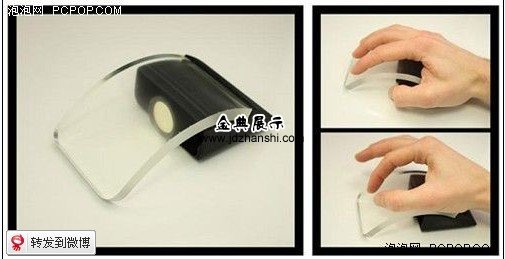

    FTIR鼠標利用受抑全內反射的原理照亮用戶的手指，并使用攝像頭跟蹤其透明彎曲表面上亞克力的多個觸控點。

    為了讓該技術適用于鼠標，微軟研究團隊將亞克力板塑成平滑的拱形。此拱形被安裝入包含一排紅外線LED的定制基座中，使此拱形的邊緣與LED對齊。這個基座還包含用于跟蹤其在表面上位移的標準光學鼠標傳感器，以及裝有廣角鏡頭的小型PGR Fire-Fly MV攝像頭，用于完整捕捉此拱形下方的區域。受抑全內反射可為用戶提供指示，告知用戶何時觸摸表面以加強操作中的互動。同時，從工業設計的角度來講，使用透明的亞克力材料帶來了美學的感覺。

    不過這種模型的傳感器局限于設備前端的區域（在攝像頭的視野內），意味著只能感應到用戶伸開的手指；而且用紅外敏感的攝像頭，會受陽光和其他外部紅外光源的影響；另外，透明亞克力部分的形狀和曲率不能任意選擇，因為陡曲線或凸起輪廓會打破整個內部反射，從而給人體工學設計帶來某些限制。為了消除這些不利因素，下一個原型產品探索了另一種可能。
